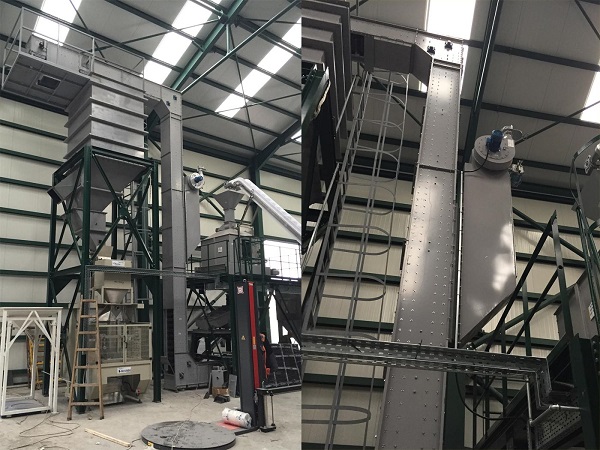

斗式提升机作为一种高效、安全、环保的垂直输送设备，斗式提升机广泛用于各类粮食、饲料与食品生产线中的粉未 状、细料和粗粒料等不同物料的垂直输送。



1、斗式提升机的工作原理和主要特点

畚斗把自流进入机筒进口的物料或者把物料从 机座底部舀起，通过输送带或链提升到顶部,绕过头 轮后将物料从斗式提升机出口倾入后续溜管。提升 机一般分为链传动与带式传动两种。现在粮食行业 使用的提升机一般都是采用带式传动的方式。

主要有如下特点：

①斗式提升机一般采用自流式喂料与重力式 卸料、离心式卸料的方式，采用密集型的大容量畚斗 提升物料。因此具有有效功率高、配备电机功率小的 特点。

②斗式提升机的使用范围较广,对工作环境与 物料的特性、种类的要求比较小，可以提升粮食行业 常见的各种粒料与粉料;提升机相对密闭性能较好， 正常使用的情况下不会有漏料、冒灰的情况，几乎对 环境不造成污染。

③提升机的喂料、输送与卸料的形式使提升机 各部件之间很少发生挤压和碰撞现象并减少了机械 磨损。

④粮食行业的提升机一般都采用硬齿面斜齿 轮减速器,功率为15 kW以上的设备还配有液力耦 合器,并都配有止逆装置防止突然停机时物料的倒 流;这样既能使提升机启动平缓、运转平稳,又能在 提升机过载时保护电机。

⑤一般斗式提升机都是在下部采用重锤张紧 装置加螺栓调整,实现自动张紧,能保持恒定的张紧 力;皮带出现伸长时能够自动调节,避免出现皮带打 滑的现象产生，同时料斗遇到偶然因素引起卡壳时 有一定的缓冲，能有效地保护下部轴等部件。

⑥提升机无障碍工作时间长，一般超过2万h。





2、斗式提升机常见故障分析及解决方法

1)畚斗带打滑

①斗式提升机是利用畚斗带与头轮表面之间 的摩擦力来提升物料的，当畚斗带张力不足摩擦力 不够大时，将导致畚斗带与头轮表面打滑。出现上述 情况时应立即停机，并调节张紧装置以保证畚斗的 张紧力。当张紧装置调节至最低位置也不能使畚斗 带完全张紧时可通过如下方式进行调整:解开畚斗 带接头,使底轮上的张紧装置调至最高位置，去除多 余的畚斗带及畚斗,并首尾连接好,使畚斗带处于被 张紧的状态。然后调节张紧装置，此时调节螺杆尚未 利用的张紧行程不应小于全行程的70 %o

②当提升机超出额定产量时，阻力将增大，严 重时会导致畚斗带打滑。发生这样的情况时应及时 减小物料的喂入量。进料应均匀，若进料速度调节至 额定产量以下时,还有打滑现象，则可能是底座内物 料太多或者是畚斗有脱落、畚斗被异物卡住等原因， 应立即停机检査，排除故障。

③提升机头轮和畚带内表面过于光滑,二者之 间的摩擦力不够。需要在头轮表面覆一层橡胶增加 其表面的摩擦力。

④提升机头轮或尾轮转动不灵活导致阻力增 大，引起畚斗带打滑。这时需要更换头轮或尾轮的轴承。

2）畚斗带跑偏

畚斗带跑偏现象，会引起畚斗与机筒的撞击、畚 斗带的撕裂等设备故障。应立即停机，排除故障。

①主、从动轮不在一个垂直投影面上。把头轮 传动轴和底轮转向轴安装在同一垂直平面内，而且 都在水平位置上,整机中心线在1 000mm高度上垂 直偏差不超过2 mm,积累偏差不超过8 mm。

②畚斗带之间的接头不平整。主要是指提升机 畚斗带连接部位边缘线不水平也不在同一直线上。 畚斗两侧边缘张紧度不同，使畚斗带向紧边一侧移 动导致跑偏，造成畚斗装料不满、不能彻底卸料、回 料增多等不良现象，同时会造成畚斗带衬边、撕裂。 此时应停机，修正接头使畚斗带边缘线处在在同一 直线上并做好固定工作。

3）设备回料过多

提升机回料是指物料在机头卸料口没有完全把 物料沿岀口卸出，而有部分物料顺着机筒回到提升 机底座内的现象。在实际生产中，若设备回料太多必 然会降低生产的效率，增大电耗还会造成物料的破 碎率增大。一般来说造成回料的原因有以下几点：

①提升机线速度过快或过慢。重力式卸料时的 线速度过大与离心式卸料时的线速度过小都会造成 回料。应根据提升的物料与卸料的形式适当调整线 速度可以有效地避免回料。

提升机出口的卸料挡板安装位置不合适， 挡②板距畚斗位置太远.会使物料顺着挡板与畚斗的 间隙溜回底座，距离畚斗太近又会造成畚斗与挡板碰撞。

4）畚斗脱落畚斗带撕裂

提升机在运转时如有畚斗脱落,会产生撞击机 筒的异常响声，此时要及时停机检査。否则，将导致 更多的畚斗变形、脱落;在连接畚斗的位置,畚斗带 撕裂。也会造成物料的堵塞、回料等故障。一般有以 下原因造成畚斗脱落。

①进口流量过大超岀额定产量,造成物料在机 座内的堆积,提升阻力增大，使畚斗运行不畅，容易 造成畚斗脱落、变形。此时应立即停机打开底座上的 卸料板，排出机座内的物料，并及时更换新畚斗。

②畚斗安装时，螺栓没有锁紧。设备安装结束 空机运转一段时间，仔细观察有否异样与异常的响 动。负荷运转一段时间后，一定要打开检修门，逐个 畚斗检查螺栓的锁紧情况。

③畚斗自身材质问题。畚斗是提升机的重要部 件部件，需要特殊的耐磨、耐拉材料制成，配置时尽 量选用合格、行业内有一定知名度的产品。

④设备开始运转的时候没有清除机座内的堵 集物料。在生产中，经常会遇到设备、电气故障或者 停电等突发事件，造成带料停机。若再次开机时，没 有及时清除机座内的物料.会让设备负载启动，容易 引起畚斗受冲击太大而脱落、撕裂。因此，在带料停 机后,必须清除设备内的物料,避免重新开机时畚斗 受到冲击力而脱落。
