粉针生产无菌操作,本机提升的瓶子已经洗净、烘干后供分装使用,为使提升过程不污染,要求本机达到以下三点：

1.保证西林瓶洁净根据GMP要求,洗干净的西林瓶要在洁净区操作,本机应放置在洁净区。为防止机械传动过程的污染,采取三项措施:(1)所有传送部分都加罩;(2)提升时把西林瓶装入提升盒内;(3)传动机构与传送部分(传送带、存瓶盘、提瓶盒等)采取隔离措施。



2.西林瓶排列整齐本机是将传送带传来西林瓶送到存瓶盘,再由存瓶盘推入提升盒提升,推出。由于推瓶和提升速度很慢,瓶子不易翻倒,另外在存瓶盘和提瓶盒之间(及提瓶盒与出瓶传送带之间)设有过桥,自动调节两个平面,使双林瓶顺利通过。



3.保证运行平稳本机采用慢速运行,工作轴转速为6r加咖,提瓶速度为o.18m/。,推瓶速度为..008平/m坦,这样慢的速度,机器运行是很平毯的。另外提升链条很长,为防止摆动加了支撑。

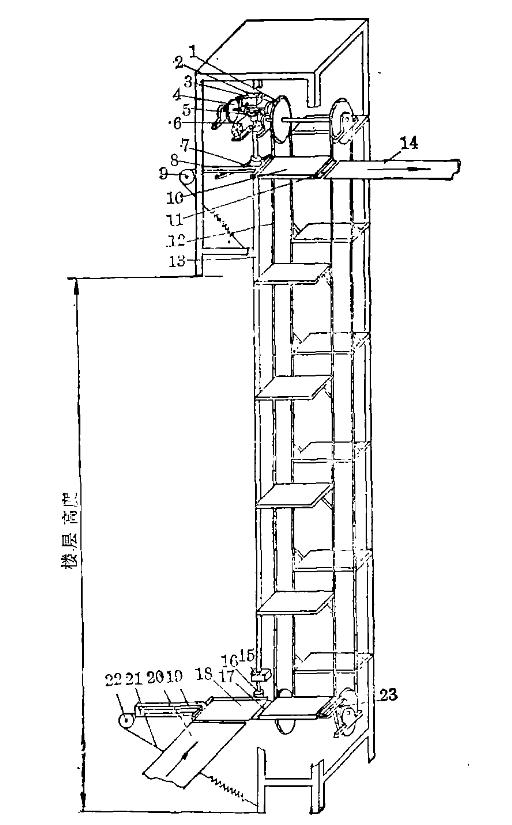

本机由机架、传动装置、进瓶、提升、出瓶五大部分组成(见示意图),进瓶和出瓶分别在一层楼和三层楼与传送带相联接。



1一提升链轮2一提升间歇抡3一减速箱4一减速轮5一伞齿6一电动机7一上推瓶传动8一上推瓶器9一滑轮10一提瓶盒11一上过桥12一提升链条13一上下推瓶传动长轴妞14一出口传送带15一轴座16一下推瓶传动工17一下过桥18一存瓶盘19一下推瓶器20一进瓶污送带21一弹簧22一滑轮23一堵瓶器



电动机经链轮、减速箱、齿轮三级减速到工作主轴的转速为6r/min,在工作主轴上装有一对伞齿带动进瓶和出瓶机构,另外装有一对间歇轮带动提升部分。连续动作是:由洗瓶机洗净的西林瓶,经传送带20送到存瓶盘18,由下推瓶器19将瓶子经下过桥17推入提瓶盒10中,推瓶动作完毕,间歇机构动作提升一步(六步提到二层楼),动作停止,上推瓶器8将提升盒10中的瓶子经上过桥11推入出瓶传送带14传出(上下推瓶同时动作),一个动作周期结束。本机生产能力为4000瓶/h。
